Тестер S600 VDSL2 с функцией TDR

Основные функции теста xDSL

Информация о физическом уровне
Набор PPPoP
FTP-клиент, фиксированный IP-адрес
Тест сетевого уровня
Модемная эмуляция
ПИНГ
Поддержка VLAN, HLOG, QLN
Статистика кодов ошибок
Отображение бит графика
Данные BPT / SNR
Настройка параметров модема (VPI / VCI)

Индекс ADSL

стандарты

МСЭ G.994.1 (G.hs), МСЭ G.992.5, МСЭ G.992.5 Приложение L. Максимальное расстояние, которое может быть подключено, составляет 6,5 км. Будьте совместимы с ADSL, ADSL2 и READSL.

Затухание:

0 ~ 63.5dB

Порог шума

0 ~ 32dB

Скорость восходящего канала (переплетенный / быстрый режим)

0 ~ 1.2Mbps

Скорость нисходящего канала (переплетенный / быстрый режим)

0 ~ 24Mbps

Модулирующие биты в подканале DMT

0 ~ 15 и частоты каждого подканала

Количество кодов ошибок

CRC, HEC, FEC, NCD, OCD

Другие параметры

Выходная мощность DSL

Он может отображать каждое условие линии DSL: потерянный сигнал и выключение связи

Индекс VDSL2

стандарты

МСЭ G.993.2 (VDSL2). Совместимость с ADSL2 +, стандартом ADSL.

Скорость восходящего канала (переплетенный / быстрый режим)

0-100m

Скорость нисходящего канала (переплетенный / быстрый режим)

0-100m

Модулирующие биты в подканале DMT

0 ~ 15 и частоты каждого подканала

Количество кодов ошибок

CRC, HEC, FEC, NCD, OCD

Другие параметры

Выходная мощность DSL
Он может отображать каждое условие линии DSL: потерянный сигнал и выключение связи
Информация о DSLAM
Ошибка секунд
Импульсная защита INP
Показатель канала SNR
Показатель запаса канала

Поддержка профилей:

P rofile 8a, 8b, 8c, 8d, 12a, 12b, 17a

Тестовый индекс DMM

Напряжение постоянного тока

От -400 до 400 В; Разрешение: 0,1 В

Напряжение переменного тока

0 до 290 В

емкость

От 0 до 1000 нФ; Точность: 0-10nF: ± 2nF, 10nF-1000nF: ± 2% ± 2nF

Сопротивление петли

0 до 20 кОм; Точность: 0-100: ± 3% ± 4 Ом , 100-500: ± 3%, 500-20 KΩ: ± 2%

Сопротивление изоляции

0 до 50 МОм; Точность: 0-1.0M: ± 0.1 M Ω , 1.0-30M: ± 10% ± 0.5 M Ω

Индекс TDR

Основные Характеристики

Проверьте соединение линии и неисправность.

Автоматическая и ручная дистанционная проверка

Диапазон испытаний

8 км (4 км, 16 км, 32 км не является обязательным)

Наивысшее разрешение

1км

Мертвая зона

0м

Потребляемая мощность

1W

Диапазон регулировки VOP

100-300 м / с

Точность дистанционной проверки

≤ 1 м

Диапазон напряжения испытания импульсов

≥ 30 В

Индекс отслеживания кабелей

Тип испытательного кабеля

Сетевой кабель, кабель витой пары, телефонная линия, USB-кабель, коаксиальный кабель.

Проверка состояния линии

Определение открытого или короткого замыкания

Обнаружение полярности напряжения

Положительное и отрицательное напряжение постоянного тока

Расстояние передачи сигнала

Не менее 3 км

Напряжение постоянного тока

Не более 48 В

Проверить последовательность последовательности строк

функция

Поддержка генерации сигнала сетевой линии для просмотра последовательности проверки сети с помощью приемника

Особенность

Простота в эксплуатации: определение последовательности линий путем приема боковых огней

Индекс оптической мощности

Диапазон длин волн (нм)

800 ~ 1700

Фотоснимок

InGaAs

Диапазон измерения мощности (дБм)

-70 ~ + 10 или -50 ~ + 26

Диапазон ошибок

± 5%

Возможность отображения

Линейный дисплей: 0,1%, логарифмический дисплей: 0,01 дБм

адаптеры

FC, ST, SC

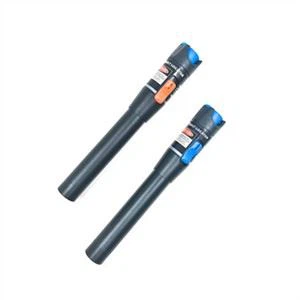

Индекс VFL

VFL

FP-LD

длина волны

650нм ± 20 нм

Выходная мощность

1mw / 3mw / 5mw / 10mw (опционально )

соединитель

Универсальный адаптер 2,5 мм (SC, FC, ST)

Рабочий режим

CW или 2Hz модуляция

Применимое волокно

SM / MM

Стандартная / основная часть

ADSL; ADSL2; ADSL2 +; READSL; Функция VDSL2

S600

Функция DMM

D

TDR-4KM (8 км, дополнительно 16 км)

4

Оптический измеритель мощности

г

Модуль VFL

ЧАС

Трассировка кабелей

Икс

Проверка последовательности строк

W

Стационарный телефон

T
