Мини-рефлектометр 12 в 1 1310/1550 нм 26/24 дБ
Функции:

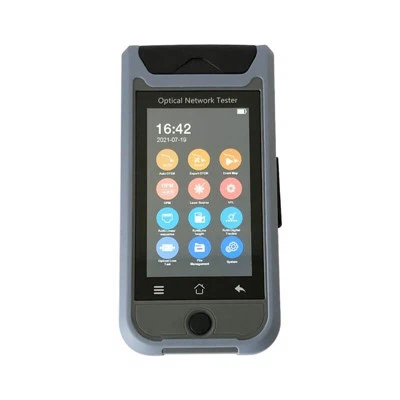

Портативный рефлектометр ST3200F
Он принимает 4,3-дюймовый сенсорный экран
1310/1550 нм 26/24 дБ, SM MM опционально
Объединяет 12 функций: экспертный otdr, автоматический otdr, OPM,
VFL, LS, потери в оптоволокне, длина/последовательность/трассировка RJ45...
Более портативный, удобный для переноски и эксплуатации.
Технические характеристики:
рефлектометр | |||||||
Модель | ST3200F-А | ST3200F-В | ST3200F-С | ST3200F-D | ST3200F-Е | ||
Тип | G.652 СМ | ||||||
Длина волны | 1310/1550±20nm | 1310/1550±20nm | 1310/1550±20nm | 1625нм | 1650нм | ||
Динамический диапазон | 24/22 дБ 22 дБ | 26 дБ/26 дБ 24 дБ | 32/30 дБ | 22 дБ | 22 дБ | ||
Слепая зона события | 2.5m | ||||||
Слепая зона АТТ | 8m | ||||||
Диапазон испытаний | 500м/1км/2км/4км/8км/16км/32км/64км/100км | ||||||
Ширина импульса | 3 нс/5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/160 нс/320 нс/500 нс/800 нс/1 мкс/2 мкс/3 мкс/5 мкс/8 мкс/10 мкс/20 мкс | ||||||
Точность дальности | ± (1m plus Sample interval plus 0.005 percent Test distance) | ||||||
Линейность | Меньше или равно 0,05 дБ/дБ | ||||||
Точки выборки | 16k128k | ||||||
Образец разрешения | 0.05m8m | ||||||
Разрешение убытков | 0.001 дБ | ||||||
Порог потерь | 0.20 дБ | ||||||
Разрешение диапазона | 0.001m | ||||||
Показатель преломления | 1.00000-2.00000 | ||||||
Точность отражения | ±3dB | ||||||
Формат файла | Стандартный формат файла SOR | ||||||
Анализ потерь | 4-точечный метод / 5-точечный метод | ||||||
Уровень лазерной безопасности | Класс II | ||||||
Соединитель | FC/UPC (сменный SC, ST) или SC/APC | ||||||
Частота обновления | 3 Гц (тип.) | ||||||
Многозадачность | Служба поддержки | ||||||
ОПМ | ЛС | Длина кабеля RJ45 | |||||
Волновой диапазон | 800нм1700нм | Длина волны | То же самое с рефлектометром | Тестовое расстояние | Больше или равно 300 м | ||
Диапазон испытаний: -70 плюс 10 дБм/ -50 плюс 26 дБм | Тип лазера | ФП - ЛД | Другие | ||||
Власть | Больше или равно -5 дБм | Дисплей: 4,3 дюйма, 800480 IPS TFT - LCD Мультисенсорный емкостный сенсорный экран | |||||
разрешение | 0.01 дБ | Stability cw, ±0.5dB/15min (After15min of preheating) | |||||
Неопределенность | ±5 percent | FC/UPC (взаимозаменяемые SC,ST) | Источник питания: адаптер переменного/постоянного тока. Вход: 100 В 240 В, 50/60 Гц, 0,6 А. Выход: 5 В 2 А литиевая батарея: 3,7 В, 4000 мАч | ||||
Идентификация частоты | CW/270/330/1k/2kH (используйте внутренний LS) | Режим: CW/270 Гц/330 Гц/1 кГц/2 кГц | |||||
Соединитель | Универсальный ФК/СК/СТ | Распознавание волн | Служба поддержки | Батарея работает | Continuous test> 12h | ||
Распознавание волн | Служба поддержки | Тест оптических потерь | Хранилище данных | 8GB, больше или равно 20 тысяч кривых | |||
ВФЛ | Длина волны | То же самое с ЛС | Интерфейс данных | USB тип С | |||
Длина волны | 650nm±20nm | ИЛ-тест | Служба поддержки | Рабочая температура | -10 градусов плюс 50 градусов | ||
Выходная мощность | Больше или равно 10 мВт | Кабельный трекер RJ45 | Температура хранения | -40 градусов плюс 70 градусов | |||
Режим | CW/1Гц/2Гц | Режим | Цифровое отслеживание | Относительная влажность | 0〜95 percent Non Condensing | ||
Разъем FC/UPC (сменный SC ST) | Расстояние | Больше или равно 300 м | Масса | Меньше или равно 0,5 кг | |||
Уровень безопасности | Класс III | Поддержка онлайн/линейного отслеживания пар | Размер | 173 мм 109 мм 45 мм | |||
