ST3200F Портативный-мини Smart Otdr Ftth Pon Otdr Карта событий Оптоволокно FTTH 1310/1550NM 26/24dB SM MM OTDR
Краткое введение:
ST3200F series OTDR adopts 4.3 inch capacities touch screen. It integrates 12 functions, such as auto OTDR, expert OTDR, event map, OPM, RJ45 cable tracker, and "computer level" file management to meet various test requirements in different occasions.
Серия ST3200F используется для измерения длины, потерь, качества соединения и других параметров оптического волокна. Он широко используется в FTTX, инженерном строительстве вторичной магистральной сети, техническом обслуживании и аварийном ремонте, а также в производственных измерениях оптического волокна и кабеля.
Функции:
1. Expert OTDR: профессиональные измерения, кривая/список/карта отображаются одновременно.
2. Автоматический рефлектометр: никаких сложных настроек, один ключевой тест.
3. OPM поддерживает идентификацию частоты CW/270/330/1k/2kHz.
4. VFL и LS могут работать в фоновом режиме, одновременно могут выполняться несколько задач.
5. LS поддерживает выход в режиме CW/модуляции с регулируемой выходной мощностью.
6. Кабельный трекер RJ45 цифрового радара, более сильная защита от помех.
7. Автоматический рефлектометр, экспертный рефлектометр, карта событий, последовательность кабеля OPM, LS, VFL, RJ45, трекер кабеля RJ45, последовательность кабеля RJ45, длина кабеля RJ45, обнаружение торца, тест оптических потерь вспышки.
8. Последовательность кабелей RJ45, проверка длины кабеля до 300 м.
9. Захват экрана одним щелчком мыши, легко сохранить интерфейс.
10. Поддержка ИЛОМ.
11. Поддержка СК/БТР
Технические характеристики:
рефлектометр | |||||||
Модель | ST3200F-А | ST3200F-В | ST3200F-С | ST3200F-D | ST3200F-E | ||
Тип | G.652 СМ | ||||||
Длина волны | 1310/1550±20nm | 1310/1550±20nm | 1625нм | 1650нм | 850/1300 нм (СМ) | ||
Динамический диапазон | 26дБ/24дБ | 32/30 дБ | 22дБ | 22дБ | 22/24 дБ | ||
кануннтблиндзоне | 2.5m | ||||||
АТТ слепая зона | 8m | ||||||
Диапазон испытаний | 500m/1км/2км/4км/8км/16км/32км/64км/100км | ||||||
Ширина импульса | 3нс/5нс/10нс/20нс/30нс/50нс/80нс/160нс/320нс/500нс/800нс/1us/2нас/3нас/5нас/8нас/10нас/20нас | ||||||
Точность | ± (1m плюс Интервал выборки плюс 0,005 процентаТестовое расстояние) | ||||||
Линейность | Меньше или равно0.05дБ/дБ | ||||||
Точки выборки | 16k128k | ||||||
Сэмразрешение | 0.05m8m | ||||||
Разрешение потери | 0.001дБ | ||||||
Порог потерь | 0.20 дБ | ||||||
ДиапазонРазрешение | 0.001m | ||||||
Показатель преломления | 1.00000-2.00000 | ||||||
Отражение Акк | ±3dB | ||||||
Формат файла | Стандартный формат файла SOR | ||||||
Анализ потерь | 4-точечный метод / 5-точечный метод | ||||||
Laser Safety | Класс II | ||||||

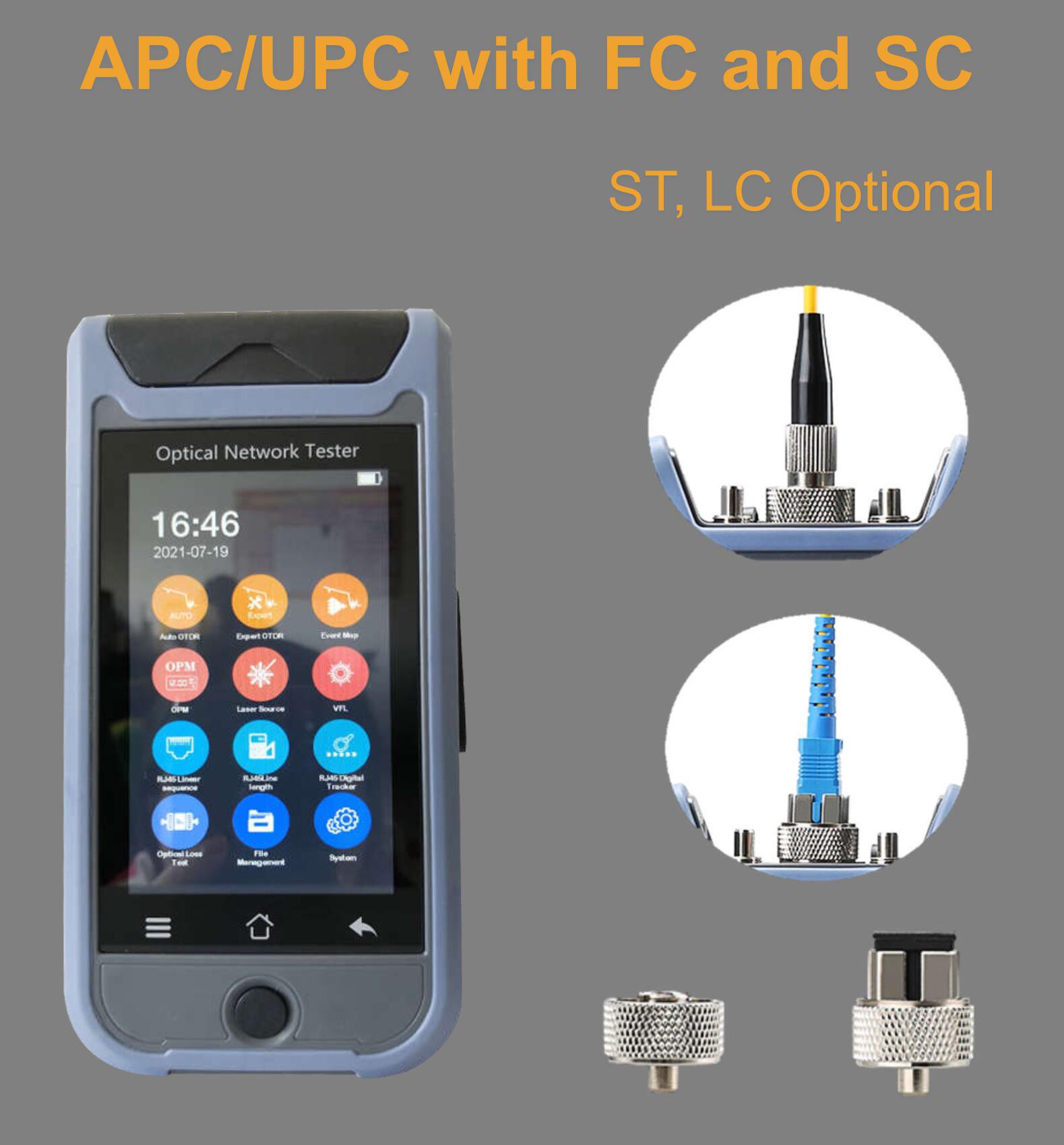

Соединитель | FC/UPC (сменный SC,СТ) или СК/БТР | ||||||
Частота обновления | 3 Гц (Тйп.) | ||||||
Многозадачность | Служба поддержки | ||||||
ОПМ | ЛС | Длина кабеля RJ45 | |||||
Волновой диапазон | 800нм1700нм | Длина волны | То же самоерефлектометр | Тестовое расстояние | Greater than or equal to 300m | ||
Диапазон испытаний: -70 плюс 10 дБм/ -50 плюс 26 дБм | Тип лазера | FP - ЛД | Другие | ||||
Власть | Больше или равно-5дБм | Отображать:4.3 inches 800480 кадров в секунду TFT - LCD сенсорный экран | |||||
разрешение | 0.01дБ | Stabilitycw,±0.5dB/15min (После15 минут предварительного нагрева) | |||||
Неопределенность | ±5 percent | FC/UPC (СК,СТ доступно) | Источник питания: ПЕРЕМЕННЫЙ ТОК адаптер Iввод:100В240В, 50/60Гц, 0,6А Выход: 5v 2A Lithium battery:3,7 В, 4000 мАч | ||||
Идентификатор частоты | CW/270/330/1к/2кГн | CW/270 Гц/330 Гц/1 кГц/2 кГц | |||||
Соединитель | Универсальный ФК/СК/СТ | ВолнаRэког | Служба поддержки | Батарея работает | Continuous test> 12h | ||
Распознавание волны | Служба поддержки | Тест оптических потерь | Хранилище данных | 8 ГБ,Больше или равно20 тысяч кривых | |||
ВФЛ | Длина волны | Такой же with LS | Интерфейс данных | Тип USB C | |||
Длина волны | 650nm±20nm | ИЛ-тест | Служба поддержки | Рабочая температура | -10 градусов плюс 50 градусов | ||
Выходная мощность | Больше или равно10 мВт | RJ45 cable tracker | Температура хранения | -40 градусов плюс 70 градусов | |||
Режим | CW/1Гц/2Гц | Режим | Цифровое отслеживание | Относительная влажность | 0〜95 процентовБез конденсации | ||
Соединитель ФК/СКП | Расстояние | Больше или равно300m | Wвосемь | Меньше или равно 0,5 кг | |||
Уровень безопасности | Класс III | Support Online/Line PairTracker | Размер | 173мм 109mm 45mm | |||
ВОПРОСЫ-ОТВЕТЫ:
1. Q: Вы торговая компания или производитель?
О: мы фабрика. Добро пожаловать на нашу фабрику.
2. Q: Как долго ваш срок поставки?
О: на складе: 3-5 дней. Нет в наличии: 1020 дней, зависит от вашего количества.
3. Q: Можете ли вы сделать OEM?
О: Да, можем.
4. В: Каковы ваши условия оплаты?
О: Т/Т, торговая гарантия, Вестерн Юнион.
5. В: Что делать, если есть проблемы с качеством, когда мы получаем товар?
A: Если есть проблема с качеством, пожалуйста, не стесняйтесь обращаться к нам, мы поможем вам вовремя.
